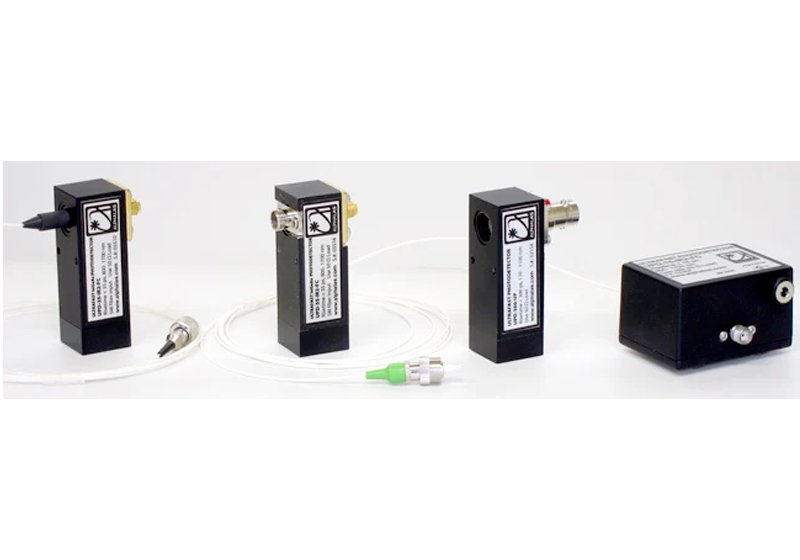

ALPHALAS高速光電探測器

產品型號：UPD

所屬品牌：ALPHALAS

產品簡介：德國ALPHALAS GmbH發布了超快光電二極管的新型號，將產品范圍擴展到更快的上升時間和從紫外到紅外的更寬波長范圍。

產品詳情
資料下載
詢問表格
相關產品

高速光電探測器/超快光電探測器

高速光電探測器特點

超高速運行
上升時間：從15ps開始
帶寬：高達25 GHz
光譜范圍：170-2600納米
（紫外線至紅外線）
緊湊型設計
電池或外部電源
自由空間梁模型，
或帶FC/PC插座
或采用SM光纖的尾纖

高速光電探測器應用

脈沖形狀測量
脈沖持續時間測量
精確同步
模式跳動監測
外差測量

UPD系列超快光電探測器介紹

UPD系列超快光電探測器最適合測量直流至25 GHz的光波形。各種型號的上升時間短至15ps，覆蓋170至2600nm的光譜范圍。所有光電二極管都封裝在緊湊堅固的鋁制外殼中，可以用電池或外部電源偏置。

硅型光電探測器的UV擴展版本是唯一覆蓋170至1100 nm光譜范圍的商業產品。

另一種獨特的紫外敏感InGaAs光電探測器可用于探測350至1700nm范圍內的激光脈沖，因此具有最寬的光譜范圍和最高的商業速度。

完美的阻抗匹配和最先進的微波技術確保脈沖形狀測量沒有任何振鈴或偽影?？蛻艨梢宰杂墒褂?0Ω終端電阻器進行最高速度操作，或使用高阻抗負載獲得大信號。這保證了不同應用的最大靈活性。

結合我們的BBA系列寬帶高增益放大器，高速光電探測器是昂貴而笨重的雪崩光電二極管的有利替代品。

UPD系列高速光電探測器是激光和光子學研究不可或缺的工具。

新的光電探測器型號可用：更快的上升時間和更寬的波長范圍

UPD-15-IR2-FC: Ultrafast InGaAs PIN photodetector, rise time < 15 ps, bandwidth > 25 GHz, spectral range 800 - 1700 nm, fiber-coupled input with FC/APC connector
UPD-35-IR2-P, UPD-35-IR2-D: Ultrafast InGaAs PIN photodetectors, rise time < 35 ps, bandwidth > 10 GHz, spectral range 800 - 1700 nm, with polished or diffuse window
UPD-35-UVIR-P, UPD-35-UVIR-D: Ultrafast InGaAs PIN photodetectors, rise time < 35 ps, bandwidth > 10 GHz, spectral range 350 - 1700 nm, with polished or diffuse window
UPD-50-SP, UPD-50-SD, UPD-50-UD, UPD-50-UP: Ultrafast Si PIN photodetector, rise time 50 ps, fall time 50 ps, bandwidth > 7 GHz,
spectral range 170 - 1100 nm or 320 - 1100 nm, with polished or diffuse window
UPD-100-IR1-P: Ultrafast Ge photodetector, rise time < 100 ps, pulsewidth (FWHM) 300 ps, spectral range 400 - 2000 nm
UPD-3N-IR2-P: Fast InGaAs photodetector, extended infrared range up to 2.1 μm, rise time 150 ps
UPD-5N-IR2-P: Fast InGaAs photodetector, extended infrared range up to 2.6 μm, rise time 200 ps

超快光電探測器（UPD系列）-型號列表

型號	Rise Time (ps)	帶寬 (GHz)	光譜范圍(nm)	量子效率@ 峰值	Sensitive Area (Dia. um/mm2)	Noise Equiv. Power (W/√Hz)	Dark Current (nA)	Material	Optical Input / Window Type1)	RF Output Connector
UPD-15-IR2-FC	< 15	> 25	800 - 1700	75%	Fiber, 9 um	1.0 10-15	0.1	InGaAs	Fiber w. FC/APC5)	SMA
UPD-30-VSG-P	< 30	> 10	320 - 900	40%	200x200/0.04	3.0 x 10-15	0.1	GaAs	Polished, glass	SMA
UPD-35-IR2-P	< 35	> 10	800 - 1700	80%	55/0.0024	1.0 x 10-15	0.3	InGaAs	Polished, glass	SMA
UPD-35-IR2-D	< 35	> 10	800 - 1700	80%	55/0.0024	1.0 x 10-15	0.3	InGaAs	Diffuse, quartz	SMA
UPD-35-IR2-FR	< 35	> 10	800 - 1700	80%	55/0.0024	1.0 x 10-15	0.3	InGaAs	FC/PC receptacle5)	SMA
UPD-35-IR2-FC	< 35	> 10	800 - 1700	80%	Fiber, 9 um	1.0 x 10-15	0.3	InGaAs	Fiber w. FC/APC5)	SMA
UPD-35-UVIR-P	< 35	> 10	350 - 1700	80%	55/0.0024	1.0 x 10-15	0.3	InGaAs4)	Polished, MgF2	SMA
UPD-35-UVIR-D	< 35	> 10	350 - 1700	80%	55/0.0024	1.0 x 10-15	0.3	InGaAs4)	Diffuse, quartz	SMA
UPD-40-VSI-P	< 40	> 8.5	500 - 1690	40%	200x200/0.04	3.0 x 10-10	5000	InGaAs	Polished, glass	SMA
UPD-40-IR2-P	< 40	> 8.5	800 - 1700	80%	60/0.0028	1.1 x 10-15	0.5	InGaAs	Polished, glass	SMA
UPD-40-IR2-D	< 40	> 8.5	800 - 1700	80%	60/0.0028	1.1 x 10-15	0.5	InGaAs	Diffuse, quartz	SMA
UPD-40-IR2-FR	< 40	> 8.5	800 - 1700	80%	60/0.0028	1.1 x 10-15	0.5	InGaAs	FC/PC receptacle5)	SMA
UPD-40-IR2-FC	< 40	> 8.5	800 - 1700	80%	Fiber, 9 um	1.1 x 10-15	0.5	InGaAs	Fiber w. FC/APC5)	SMA
UPD-40-UVIR-P	< 40	> 8.5	350 - 1700	80%	60/0.0028	1.1 x 10-15	0.5	InGaAs4)	Polished, MgF2	SMA
UPD-40-UVIR-D	< 40	> 8.5	350 - 1700	80%	60/0.0028	1.1 x 10-15	0.5	InGaAs4)	Diffuse, quartz	SMA
UPD-50-SP	< 50	> 7.0	320 - 1100	45%	100/0.0079	1.2 x 10-15	0.001	Si	Polished, glass	SMA
UPD-50-SD	< 50	> 7.0	320 - 1100	45%	100/0.0079	1.2 x 10-15	0.001	Si	Diffuse, quartz	SMA
UPD-50-UP	< 50	> 7.0	170 - 1100	45%	100/0.0079	1.2 x 10-15	0.001	Si4)	Polished, MgF2	SMA
UPD-50-UD	< 50	> 7.0	170 - 1100	45%	100/0.0079	1.2 x 10-15	0.001	Si4)	Diffuse, quartz	SMA
UPD-70-IR2-P	< 70	> 5.0	800 - 1700	80%	80/0.005	2.0 x 10-15	0.8	InGaAs	Polished, glass	SMA
UPD-70-IR2-D	< 70	> 5.0	800 - 1700	80%	80/0.005	2.0 x 10-15	0.8	InGaAs	Diffuse, quartz	SMA
UPD-70-IR2-FR	< 70	> 5.0	800 - 1700	80%	80/0.005	2.0 x 10-15	0.8	InGaAs	FC/PC receptacle5)	SMA
UPD-70-IR2-FC	< 70	> 5.0	800 - 1700	80%	Fiber, 9 um	2.0 x 10-15	0.8	InGaAs	Fiber w. FC/APC5)	SMA
UPD-70-UVIR-P	< 70	> 5.0	350 - 1700	80%	80/0.005	2.0 x 10-15	0.8	InGaAs4)	Polished, MgF2	SMA
UPD-70-UVIR-D	< 70	> 5.0	350 - 1700	80%	80/0.005	2.0 x 10-15	0.8	InGaAs4)	Diffuse, quartz	SMA
UPD-100-IR1-P	< 100	> 3.0	400 - 2000	80%	80/0.005	3.0 x 10-13	700	Ge	Polished, glass	SMA
UPD-200-SP	< 175	> 2.0	320 - 1100	85%	400/0.126	1.5 x 10-15	0.001	Si	Polished, glass	BNC
UPD-200-SD	< 175	> 2.0	320 - 1100	85%	400/0.126	1.5 x 10-15	0.001	Si	Diffuse, quartz	BNC
UPD-200-UP	< 175	> 2.0	170 - 1100	85%	400/0.126	1.5 x 10-15	0.001	Si4)	Polished, MgF2	BNC
UPD-200-UD	< 175	> 2.0	170 - 1100	85%	400/0.126	1.5 x 10-15	0.001	Si4)	Diffuse, quartz	BNC
UPD-300-SP	< 300	> 1.0	320 - 1100	90%	600/0.283	3.0 x 10-15	0.01	Si	Polished, glass	BNC
UPD-300-SD	< 300	> 1.0	320 - 1100	90%	600/0.283	3.0 x 10-15	0.01	Si	Diffuse, quartz	BNC
UPD-300-UP	< 300	> 1.0	170 - 1100	90%	600/0.283	3.0 x 10-15	0.01	Si4)	Polished, MgF2	BNC
UPD-300-UD	< 300	> 1.0	170 - 1100	90%	600/0.283	3.0 x 10-15	0.01	Si4)	Diffuse, quartz	BNC
UPD-500-SP	< 500	> 0.6	320 - 1100	90%	800/0.5	3.5 x 10-15	0.01	Si	Polished, glass	BNC
UPD-500-SD	< 500	> 0.6	320 - 1100	90%	800/0.5	3.5 x 10-15	0.01	Si	Diffuse, quartz	BNC
UPD-500-UP	< 500	> 0.6	170 - 1100	90%	800/0.5	3.5 x 10-15	0.01	Si4)	Polished, MgF2	BNC
UPD-500-UD	< 500	> 0.6	170 - 1100	90%	800/0.5	3.5 x 10-15	0.01	Si4)	Diffuse, quartz	BNC
UPD-3N-IR2-P	< 1506)	> 0.46)	800 - 2100	75%	300/0.07	1.5 x 10-13	90	InGaAs	Polished, glass	BNC
UPD-5N-IR2-P	< 2006)	> 0.36)	800 - 2600	70%	300/0.07	7.0 x 10-13	2000	InGaAs	Polished, glass	BNC
UPD-2M-IR2-P	< 75000	> 0.004	900 - 1700	80%	2000/3.14	4.0 x 10-14	5	InGaAs	Polished, glass	BNC
UPD-2M-IR2-P-1TEC3)	< 75000	> 0.004	900 - 1700	75%	2000/3.14	1.0 x 10-14	0.3	InGaAs	Polished, glass	BNC
